YSY5000系列内部先导压差型电磁阀

安博电竞 / 产品中心 / 电磁阀 / YSY系列 / YSY5000全系列室内先导差压型电磁感应阀

YSY5000系列内部先导压差型电磁阀

二位五通、三维五通(中封、中泄、中压) YSY5000系例不是款里面先导压力型二位五通、三维五通电磁能阀。先导阀输出功率低至0.4W，可长期限能信岗位。广泛的应用于必须要低频能信岗位的手动化装备上。

二位五通单电控气路图：

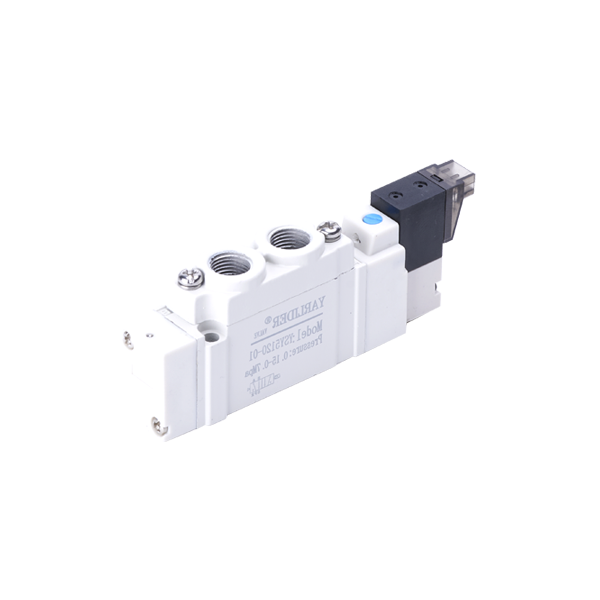

二位五通电磁阀，单电控



二位五通双电控气路图：

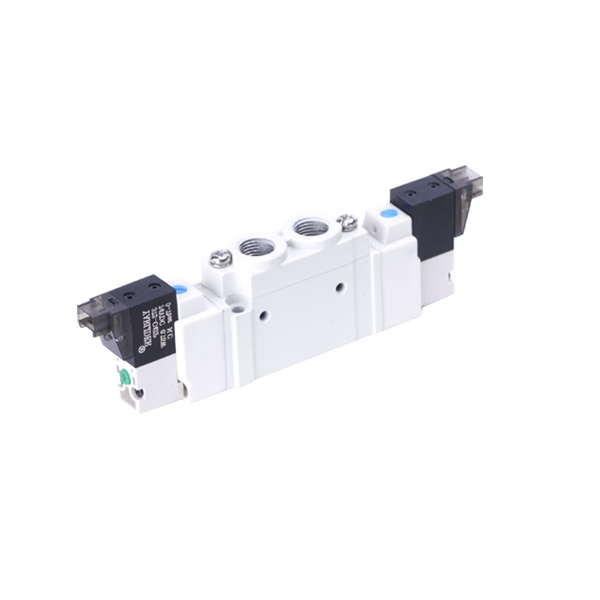

二位五通电磁阀，双电控


可选型号：5320-5LZD-01(中封式) 5420-5LZD-01(中泄式) 5520-5LZD-01(中压式)


三位五通气路图（中封式）：
三位五通气路图（中压式）：
三位五通气路图（中泄式）：
三位五通电磁阀(中封、中泄、中压)





综合参数：

气动参数
阀位机能 二位五通 三位五通 (中封、 中泄、中压) 介质及环境温度 -5°C~50°C (但未冻结)
工作方式 截止式 工作介质 经过滤的压缩空气(过滤精度等级符合IS08573-15.4.4)或惰性气体
安装方式 自由安装 最高工作频率 5HZ
公称流量 370L/min(P-A) 响应时间 ≤12ms
工作压力 0.15~0.7MPa(单电控)、0.1~0.7MPa(双电控)、0.2~0.7MPa(三位五通) 适合缸径 Φ63双作用气缸

与介质接触的材料
阀体 铝合金、工程塑料
密封件 FKM(氟橡胶)、NBR( 丁腈橡胶)

电气参数
电压 DC6V , DC12V , DC24V , AC110V , AC220V
电压允差 ±10%
消耗功率 0.4W
工作循环 100%可连续工作
电气连接 插座或直接引出线
润滑 不需要
实验寿命 7000万次

YSY5000系列型号表示方法：


符号 内容
①  YSY5000系列
② 机能 1:2位单电控  2:2位双电控  3:3位中封式
4:3位中泄式  5:3位中压式
③ 电压 5: DC24V  6: DC12V  V: DC6V
3: AC110V 4: AC220V
④ 导线引出方式 L: 90°直角型线长300mm
M: 180°水平型线长300mm X: 直接出线型
⑤ 指示灯 Z: 带指示灯及过压保护  空白:无指示灯
⑥ 手动操作方式 D: 旋具压下回转锁定式  空白:无
⑦ A、B接口螺纹 01 : G1/8
